Vous souhaitez vérifier la performance de vos panneaux solaires, mais vous ne savez pas quels outils utiliser ni comment faire les bons gestes ? Le multimètre est l’appareil idéal pour tester rapidement le fonctionnement d’un module photovoltaïque, que ce soit à l’installation ou au fil du temps. Pourtant, on hésite souvent devant toutes ces fonctions et mesures affichées sur l’écran : tension, courant, valeurs à comparer… Rassurez-vous : il suffit de quelques explications pour le prendre parfaitement en main !
À quoi sert le test d’un panneau solaire avec un multimètre ?
Vouloir mesurer la production réelle de son panneau solaire n’est pas seulement une bonne idée : c’est la première marche vers une installation pérenne et performante. Les tests réguliers permettent de vous assurer que votre panneau fonctionne toujours correctement, mais aussi de repérer plus tôt une éventuelle perte de puissance ou un problème de connexion. À quel moment faut-il effectuer ces mesures ?
Il existe plusieurs occasions où sortir son multimètre devient indispensable :
- Lors de la toute première installation d’un panneau solaire.
- Après un orage, une période de canicule ou tout événement climatique extrême.
- Si vous constatez une baisse de rendement inexpliquée.
- En entretien préventif, pour suivre l’évolution des performances avec le temps.
Surveiller la santé de votre panneau vous évitera bien des déconvenues, comme une chute soudaine de production qui passerait inaperçue pendant de longues semaines.

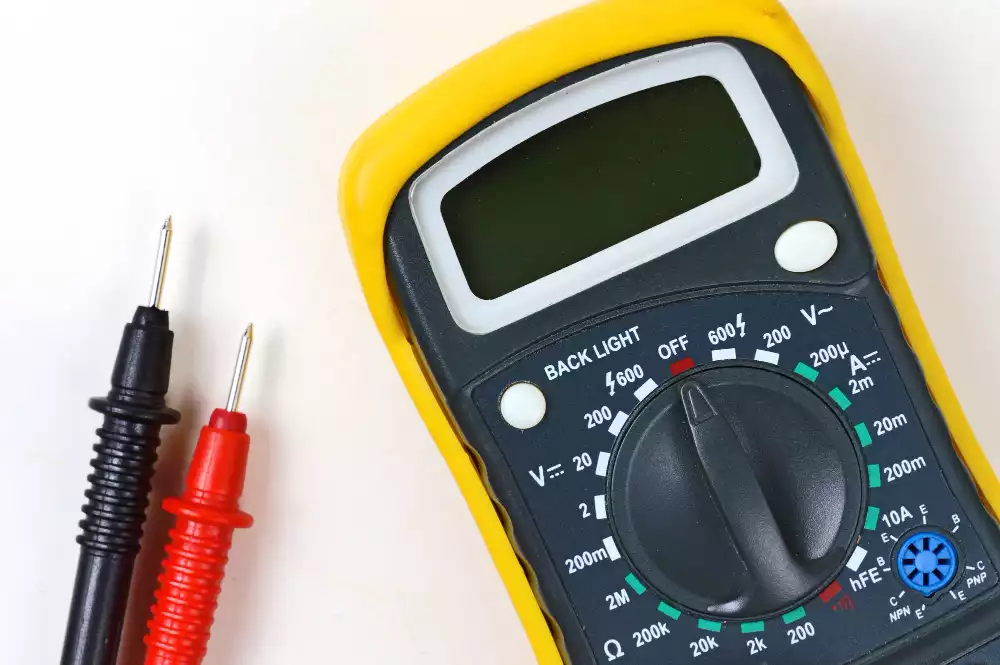

Bien choisir et préparer son multimètre avant le test
Ce petit appareil multifonction n’a l’air de rien, mais tous les modèles ne se valent pas pour mesurer un panneau solaire moderne. Il doit d’abord être capable de fonctionner en mode courant continu (car les panneaux produisent du « DC »), mais aussi mesurer suffisamment haut : visez au moins 40 volts en tension continue, voire plus si vous possédez de grands modules.
Côté intensité, certains tests, comme le diagnostic du courant de court-circuit, ont besoins d’une capacité de mesure jusqu’à 10 ampères DC minimum. Demandez-vous également s’il est utile de choisir un modèle à pinces ampèremétriques qui est particulièrement pratique si vous multipliez les vérifications dans votre installation. Sinon, qui a envie de manipuler les fils à main nue alors qu’une pince fait tout le travail ?
Prenez le temps de lire la notice de votre multimètre, pour éviter un mauvais réglage qui pourrait fausser vos résultats, ou pire, endommager le matériel.

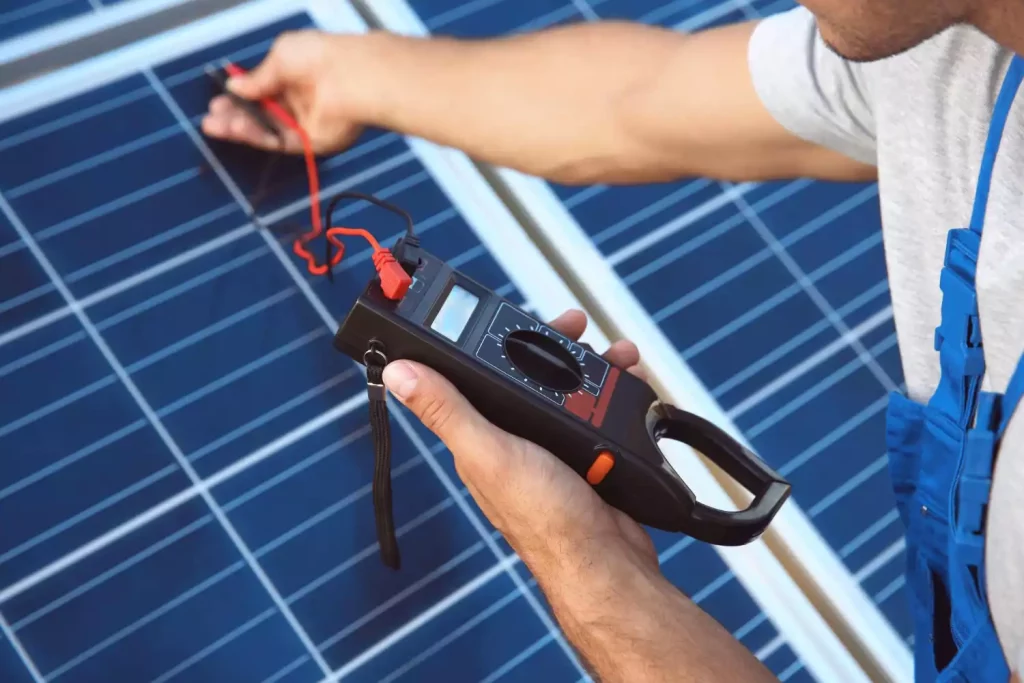

Comment prendre les bonnes mesures sur un panneau solaire ?
Ils existent quelques notions à connaître qui ne ne sont pas si compliquées.
Mesurer la tension à vide pour un premier diagnostic fiable
La tension à vide correspond à la valeur maximale produite lorsque le panneau n’alimente rien, si vous le débranchez de tout circuit. Pour la contrôler, il suffit de positionner le multimètre sur la fonction voltmètre (mode DC) et de placer les deux sondes directement sur les bornes positives et négatives du panneau.
Notez la valeur affichée : elle doit généralement approcher les chiffres indiqués dans la fiche technique du fabricant (appelée « Voc ») à température ambiante. Une tension très inférieure révèle parfois un souci interne ou une cellule détériorée. Une autre astuce est d’effectuez toujours ce test à la lumière du jour, mais jamais sous un soleil brûlant, afin de ne pas influencer la lecture ni vous brûler les doigts.
Évaluer le courant de court-circuit avec précaution
Le courant de court-circuit est un indicateur complémentaire essentiel. Pour le mesurer, passez le multimètre en mode ampèremètre (toujours en DC). Reliez ensuite chaque sonde aux bornes du panneau, comme précédemment. L’afficheur indique alors la quantité maximale de courant que le panneau peut délivrer en configuration de court-circuit : cette valeur doit être proche du chiffre « Isc » donné par le constructeur.
Attention : ne réalisez ce test qu’avec un seul panneau à la fois. Tester plusieurs modules connectés entre eux risque de dépasser la capacité max de l’appareil, avec des conséquences dangereuses pour le multimètre et l’utilisateur. Vérifiez que vous avez bien sélectionné le calibre suffisant avant de commencer ; et surtout, n’oubliez jamais de déconnecter votre panneau du circuit global (batteries, onduleurs…) avant de procéder, pour limiter les risques électriques.

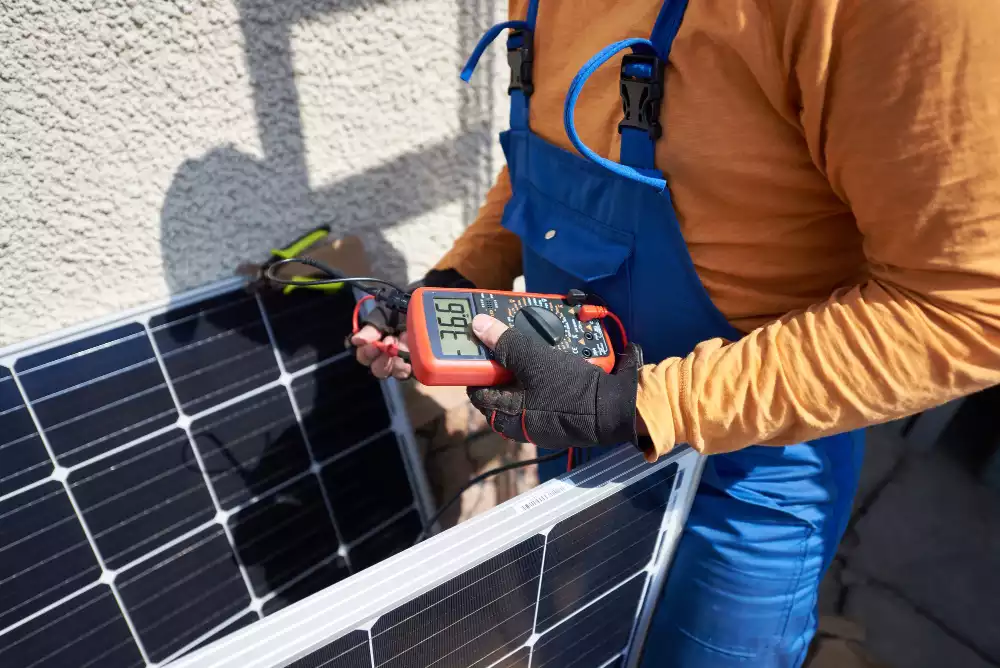

Interpréter les résultats et agir en cas d’anomalie
Une lecture conforme à vos attentes confirme que tout fonctionne normalement. En revanche, si vous observez une différence marquée entre les valeurs mesurées et celles du fabricant, une investigation plus poussée s’impose. Avez-vous vérifié vos câbles ? Y a-t-il des signes visibles de dégradation sur le verre ou au niveau des connexions ? Un défaut d’étanchéité ou un impact minime peuvent expliquer une perte brutale d’efficacité.
Le suivi régulier grâce au multimètre permet justement de prévenir toute perte de rendement invisible à l’œil nu.
Comparer les résultats sur plusieurs mois offre une vision précieuse sur la durée de vie et l’usure naturelle du panneau.
Prendre soin de ses équipements signifie souvent économiser sur le long terme, tant en dépannage qu’en factures d’électricité.
Quelles précautions prendre lors du test d’un panneau solaire ?
Après ces premières mesures de sécurité, il reste à limiter les risques électriques et mécaniques.
Limiter les risques électriques et mécaniques
La manipulation d’équipements électriques exige des précautions. il est préférable d’intervenir à l’ombre ou en fin de journée pour éviter la surchauffe du panneau et limiter les risques de brûlure.
N’utilisez jamais votre multimètre lorsque le panneau reste relié à une batterie ou à un onduleur : cela fausse instantanément la mesure et accroît fortement les dangers électriques. La déconnexion complète de votre système avant manipulation tient presque du réflexe chez les professionnels.
Les accessoires utiles
Des gants isolants et un support antidérapant apportent un surcroît de sécurité non négligeable. Pensez également à avoir sous la main les fiches techniques originales de vos panneaux pour pouvoir comparer immédiatement vos relevés et identifier tout écart suspect.
Envisagez l’utilisation temporaire d’une résistance adaptée lorsqu’il faut simuler une charge réelle : cela affine l’analyse en reproduisant les conditions concrètes d’utilisation du panneau. Rien n’empêche alors d’élargir le diagnostic à un bilan complet de votre chaîne électrique domestique.
