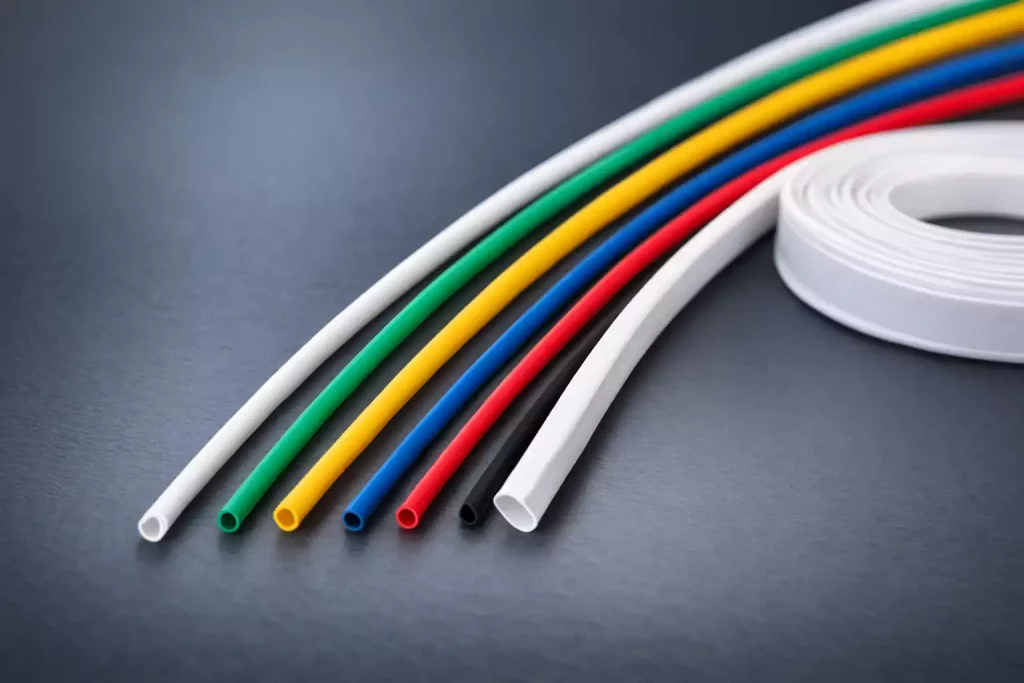

La gaine thermorétractable constitue une solution courante en rénovation électrique pour assurer l’isolation, protéger des câbles endommagés ou réaliser une finition nette lors d’une modification de connexion. Ce composant nécessite toutefois une démarche précise lors de l’installation.
Comprendre la fonction et sélectionner la gaine adaptée
Il convient d’analyser les besoins propres au chantier afin de définir si la pose d’une gaine thermorétractable correspond réellement à l’exigence de sécurité ou de réparation. On utilise généralement ce système pour couvrir des soudures entre deux conducteurs, renforcer une section fragilisée ou regrouper plusieurs fils de faible diamètre. Prévoir cette opération au bon moment de l’assemblage s’avère déterminant car la gaine doit être installée avant la connexion définitive s’il n’est plus possible d’accéder ultérieurement au fil nu.
Pour s’assurer d’utiliser un produit fiable et adapté aux contraintes électriques ou industrielles, il est possible de consulter des fournisseurs spécialisés proposant différents diamètres et niveaux de performance, comme sur https://www.gaines-thermoretractables.fr/fr/. Le choix d’une gaine thermorétractable se fait principalement selon ces critères : le diamètre initial de la gaine, son taux de rétrécissement (couramment de 2:1 ou 3:1), la température de fonctionnement supportée, la rigidité après chauffage et l’éventuelle présence d’un adhésif interne pour assurer l’étanchéité. Il reste utile de distinguer la température minimale de rétreint de la température de fonctionnement. Sur des gaines courantes, le rétreint débute souvent entre 105 et 135 °C, tandis que la tenue en service peut atteindre 125 ou 135 °C selon les références.
Une comparaison attentive entre les dimensions de la pièce à protéger et la gaine disponible permet d’éviter un défaut de serrage ou, inversement, un manchon trop court après retrait. Il faut donc prendre en compte :
- Le diamètre interne avant rétrécissement supérieur au câble ou assemblage à recouvrir.
- Le taux de rétrécissement adapté pour obtenir un ajustement strict sans écrasement.
- La longueur systématiquement supérieure à la zone à envelopper, anticipant la réduction longitudinale due à la chauffe.
- La compatibilité avec les contraintes environnementales du chantier (température, humidité, exposition à l’huile).
En pratique, la gaine doit coulisser avant chauffe sans excès de jeu, puis rétreindre sans être exploitée à sa limite. Une marge d’environ 5 % en longueur et un rétreint utilisé dans une plage d’environ 20 à 80 % donnent généralement un ajustement plus propre.

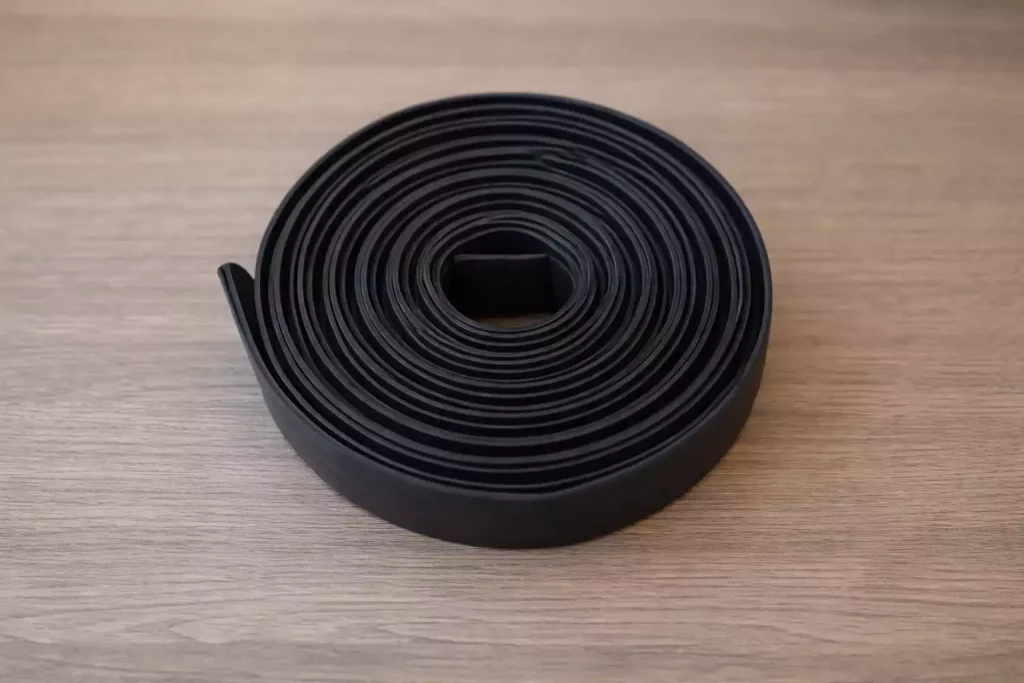

Préparation du câble et découpe de la gaine
Une fois la dimension sélectionnée, la décision du point de coupe garantit une couverture complète de la partie dénudée ou réparée. La découpe, parfois réalisée au cutter ou à l’aide d’une lame bien affûtée, doit produire des bords droits afin que chaque extrémité épouse parfaitement l’isolation du conducteur. Le recours à une lame de rasoir simple bord peut procurer une régularité supérieure lorsque le diamètre de la gaine augmente ou pour un rendu soigné en vue d’un gainage apparent.
L’état des surfaces conditionne également l’efficacité de la manœuvre. Un nettoyage préalable du câble élimine résidus de graisse, poussières ou traces d’humidité. Cette opération favorise l’adhésion et empêche des bulles d’air susceptibles de compromettre l’intégrité électrique. Toute trace d’oxydation ou section de métal dénudée non traitée doit être isolée ou protégée avant introduction de la gaine, ce qui prolonge la durée de vie du raccord.
Mise en place et gestion thermique lors du retrait de la gaine
Pour installer la pièce, on glisse délicatement la gaine sur la portion visée avant toute opération de soudure finale, en veillant à laisser dépasser les extrémités potentielles de fils afin de ne pas bloquer leur accès. Sur des fils très fins ou dans des compartiments exigus, des pinces à épiler ou de petits outils peuvent faciliter le placement précis sans risquer d’endommager la surface extérieure de la gaine.
En zone difficile d’accès, maintenir fermement la gaine pendant l’introduction limite le risque de glissement hors zone cible. Dès ce stade, on anticipe le sens naturel du retrait, la matière ayant tendance à migrer légèrement pendant le chauffage si elle n’est pas maintenue. Cela contribue à conserver un recouvrement homogène sur toute la longueur utile.
L’utilisation d’un pistolet à air chaud reste la pratique de référence lorsqu’une grande précision est requise, car cet outil délivre un flux contrôlé et progressif. Pour les petits diamètres ou dans l’impossibilité de disposer de ce type d’appareil, un sèche-cheveux fournit une chaleur moins intense mais facilite certains travaux délicats. En tout état de cause, une application uniforme évite le risque de surchauffe localisée conduisant à la fusion partielle de la gaine ou à la formation de plis permanents indésirables.
Il suffit de déplacer lentement la source de chaleur autour de la gaine, en commençant par une extrémité et en couvrant progressivement l’ensemble. Il convient de surveiller le comportement du matériau : la coloration peut évoluer, signe que le plastique approche de son seuil de rétraction. Surtout, éviter tout contact direct avec une flamme vive, sous peine de carboniser le polymère ou de dégager une odeur désagréable. Sur gros diamètres ou longueurs étendues, chauffer alternativement chaque face optimise l’ajustement.

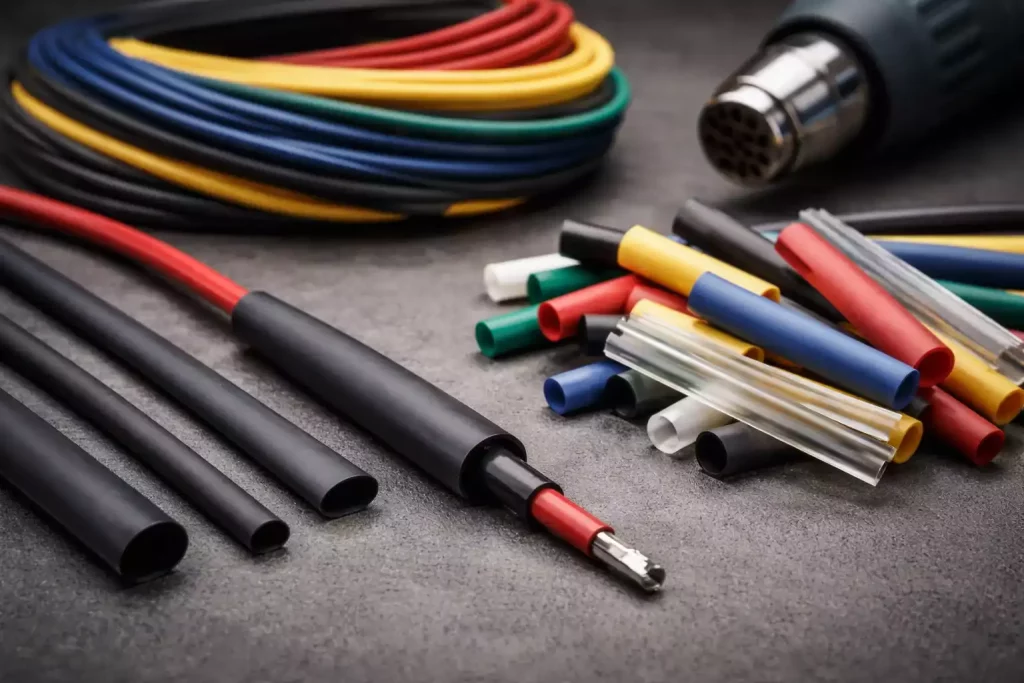

Points de contrôle et retouches en fin de pose
Dès que la contraction atteint son terme et que le matériau épouse uniformément le support, une inspection visuelle permet de s’assurer de l’absence de poches d’air ou de zones mal chauffées. Quelques petites retouches ciblées, réalisées en repassant brièvement sur des segments restés lâches, suffisent souvent pour obtenir un résultat homogène.
Une fois refroidie, la gaine conserve sa forme rétreinte et constitue une protection complémentaire contre l’abrasion, les frottements et les agressions extérieures légères. Dans certains cas, si des composants sensibles sont à proximité immédiate, il devient judicieux d’installer un écran thermique provisoire pour éviter l’exposition indirecte à la chaleur dégagée, notamment lors de réparations sur platines électroniques compactes.
Applications complémentaires et limites de ce procédé
En dehors des interventions sur des conducteurs juxtaposés ou sectionnés, la gaine thermorétractable trouve aussi sa place dans la gestion de faisceaux électriques, où elle sert à regrouper ou identifier rapidement différents brins par code couleur. Les ateliers exploitent cette propriété pour concevoir des terminaisons étanches, condition toujours garantie par une bonne maîtrise du positionnement et du chauffage. Lorsque l’objectif prioritaire reste l’étanchéité, une gaine à double paroi avec adhésif interne offre en principe un scellement plus fiable qu’une gaine standard. À la chauffe, l’adhésif fond et comble les petits jeux autour du raccord.
Lorsque la configuration de câblage impose des obstacles (prises volumineuses, embouts solidaires déjà montés), la mise en place devient impossible sans sectionner le fil. Dans ce scénario, un ruban isolant adapté ou des connecteurs intégrés représentent parfois une alternative permettant de restaurer l’isolation sans démontage profond. Chaque situation réclame donc d’évaluer, en amont, la pertinence du recours à la gaine rétractable face aux spécificités terrain, à la chronologie du chantier et à la compatibilité des matériaux employés.
