Dans toute installation électrique résidentielle ou tertiaire, le disjoncteur différentiel figure parmi les composants majeurs pour garantir la sécurité des personnes et limiter les risques liés à une défaillance du réseau. Sa fonction fondamentale repose sur la détection rapide d’un défaut d’isolement ou d’une surcharge, ce qui permet l’interruption immédiate du courant afin de prévenir l’électrocution et les dommages matériels. L’installation correcte d’un disjoncteur différentiel requiert une compréhension précise du fonctionnement du dispositif, du choix du modèle adapté et du respect des règles de câblage propres au tableau électrique.
Les éléments essentiels pour le choix du disjoncteur différentiel
La sélection du disjoncteur différentiel se réalise en tenant compte à la fois de l’intensité maximale attendue sur la ligne protégée et du type de circuits alimentés. Le dimensionnement doit couvrir simultanément tous les départs associés, sans risquer de coupure intempestive lors de sollicitation normale. Cela implique d’évaluer l’ensemble des calibres des disjoncteurs divisionnaires connectés sur la même rangée, comme recommandé par la norme électrique nationale.
Les dispositifs diffèrent selon leur sensibilité aux courants résiduels, mais également selon la nature des appareils à alimenter. Vous trouverez ici ce dont vous avez besoin concernant les disjoncteurs différentiels. Un choix inadapté peut entraîner une souplesse insuffisante, voire le non-respect des obligations légales en matière de sécurité électrique. Il convient donc d’examiner attentivement la configuration générale du tableau avant toute acquisition :
- Les modèles de type AC s’utilisent pour les réseaux classiques, tels que ceux assurant la distribution vers les luminaires ou les prises ordinaires.
- Les dispositifs de type A sont obligatoires pour l’alimentation de matériels spécifiques, notamment les machines à laver, les plaques à induction, ou les bornes spécialisées.
- Pour les équipements particulièrement sensibles (informatique, conservation alimentaire), la norme préconise d’installer des différentiels haute immunité (HI, HPI ou SI).
Adapter le calibre, souvent 40A ou 63A, garantit que le disjoncteur différentiel puisse absorber les appels de puissance sans déclenchement inopiné tout en protégeant contre les anomalies de courant.

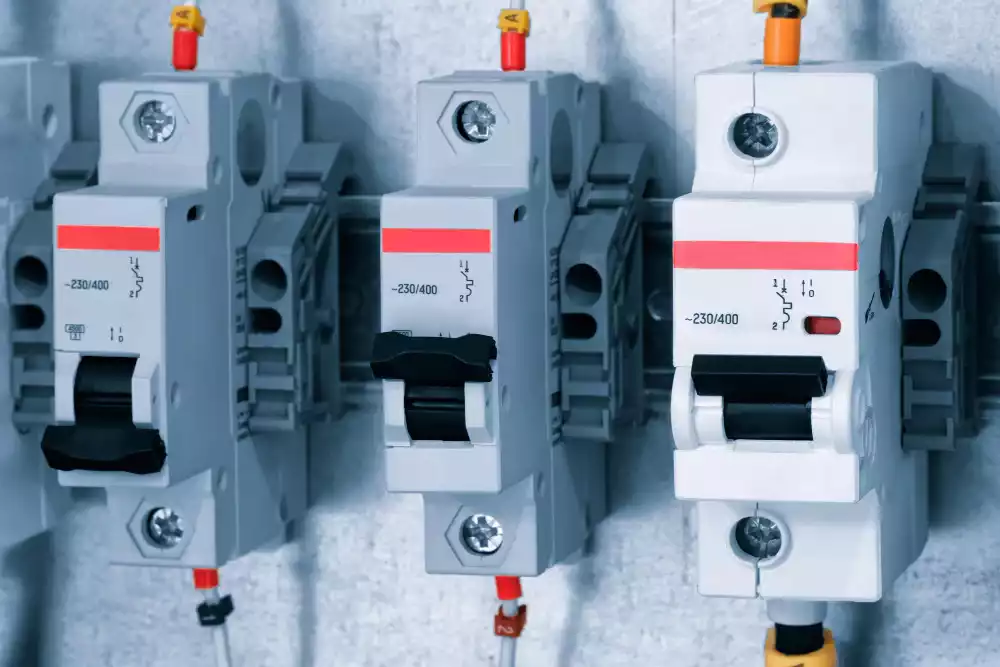

Préparation du chantier et mesures préalables à l’intervention
Avant toute opération sur un tableau électrique, il est impératif de neutraliser toute source de tension. Cette neutralisation s’effectue par la coupure du disjoncteur général, supprimant ainsi l’alimentation sur l’intégralité du réseau concerné. L’opérateur doit compléter cette démarche par le port d’équipements isolants appropriés, incluant gants homologués et outils certifiés pour travail hors tension.
Une fois le courant coupé, la vérification de l’absence de tension constitue une mesure systématique. Cet examen emploie généralement un appareil de mesure adéquat, afin d’écarter toute alimentation résiduelle. Ce point de contrôle préalable garantit que l’intervention peut se dérouler sans risque d’électrisation pendant les opérations de repérage ou de fixation du matériel.
Mise en place et connexion sur rail DIN

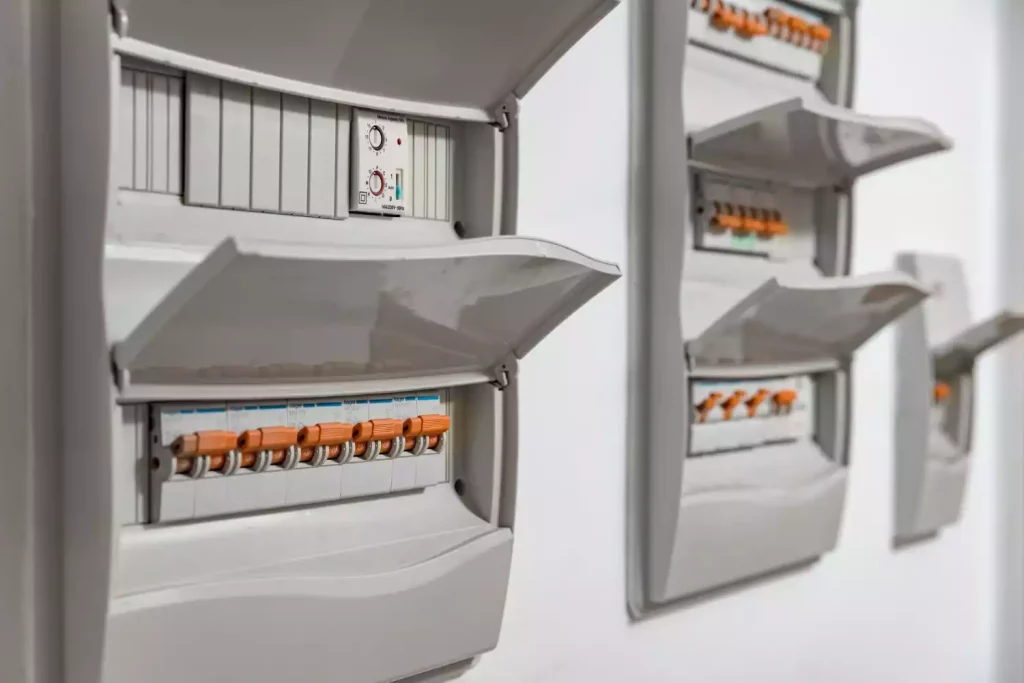

Choix de l’emplacement et organisation du tableau
Le positionnement du disjoncteur différentiel doit obéir aux prescriptions normatives qui imposent son installation en amont de la série de disjoncteurs divisionnaires qu’il sécurise. Concrètement, cela consiste à sélectionner une portion libre sur le rail DIN du tableau, garantissant aussi un accès facilité pour manipulations futures.
Lorsque le tableau comporte plusieurs rangées, chaque rangée démarre systématiquement par un différentiel, assurant ainsi la sélectivité et la cohérence du système de protection. Il est essentiel que la réserve disponible soit suffisante pour accueillir la largeur modulaire du composant envisagé, ce qui évite tout démontage ultérieur ou réorganisation imprévue du panneau.
Technique de fixation et raccordements électriques

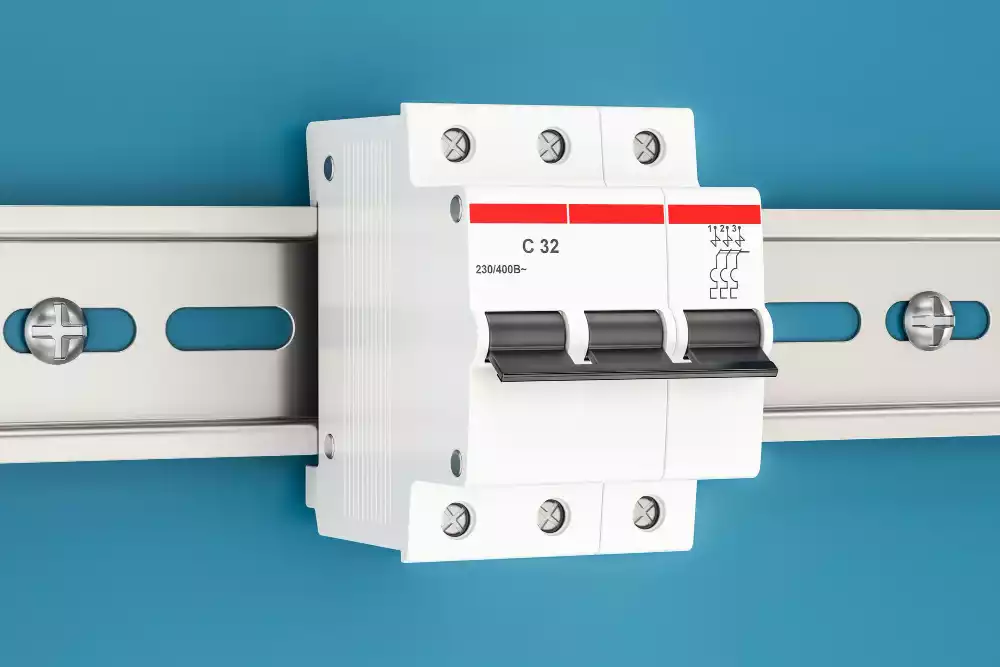

La fixation du disjoncteur différentiel sur le rail DIN s’effectue sans outillage spécialisé. Il suffit de clipser l’appareil fermement à l’endroit déterminé. Une fois le module immobilisé, la connexion s’opère par le raccordement direct des conducteurs neutre et phase de l’arrivée générale sur les bornes d’entrée du différentiel, puis du départ vers les divisions protégées.
L’utilisation de peignes de raccordement, tant horizontaux que verticaux suivant l’organisation interne du tableau, simplifie grandement le jumelage des modules et réduit le risque d’erreur de branchement. Les pontages réalisés doivent conserver une continuité mécanique rigoureuse pour éviter échauffement et perte de contact.
Respect des normes et conditions particulières d’installation
L’installation d’un disjoncteur différentiel s’inscrit dans un cadre réglementaire strict, à la fois sur le plan dimensionnel et sur le plan fonctionnel. Chaque élément du tableau doit être pensé pour garantir la sécurité, la conformité de l’installation et la facilité d’intervention lors des opérations de contrôle, d’entretien ou de dépannage. Cela implique de respecter plusieurs règles de mise en œuvre, aussi bien dans l’organisation des modules que dans le choix des conducteurs, le raccordement ou l’identification des circuits.
Dans ce cadre, plusieurs points de vigilance doivent être respectés :
- la disposition des modules doit permettre une intervention rapide lors des contrôles ou dépannages, ce qui conduit souvent à laisser au moins un module vacant entre certains équipements afin de faciliter l’accès ;
- en présence de tableaux à plusieurs niveaux, le raccordement vertical doit être assuré par des barres ou peignes spécifiquement conçus pour relier les alimentations principales ;
- le serrage des bornes doit être effectué selon le couple indiqué par le fabricant, afin d’éviter tout desserrage lié aux cycles thermiques, avec parfois un contrôle après la première mise sous tension ;
- il faut respecter le code couleur des fils : bleu pour le neutre, rouge ou marron pour la phase ;
- il convient d’employer uniquement des sections de câbles conformes à la charge admissible prévue ;
- il ne faut jamais mélanger plusieurs types de différentiels sur une même ligne secondaire sans étude préalable.
Une étiquette de repérage claire complète utilement l’installation et facilite l’identification des circuits, aussi bien pour l’usage courant que lors d’une intervention ultérieure.
Ouverture sur la gestion de la continuité du service électrique
Un tableau judicieusement agencé avec plusieurs disjoncteurs différentiels répartit efficacement les zones de protection, limitant le périmètre d’une coupure éventuelle. Ceci favorise la continuité de service, surtout dans les logements modernes dotés d’appareillages sensibles ou nécessitant une disponibilité permanente de l’alimentation sur circuit critique.
Différentes méthodes, telles que la double alimentation ou le décloisonnement des groupes de circuits, peuvent être mises en œuvre lors de l’étude des besoins du site. De plus, prévoir une montée en puissance ou une adaptation ultérieure reste facilité lorsque la pose initiale a été anticipée selon ces principes d’organisation rationnelle.
