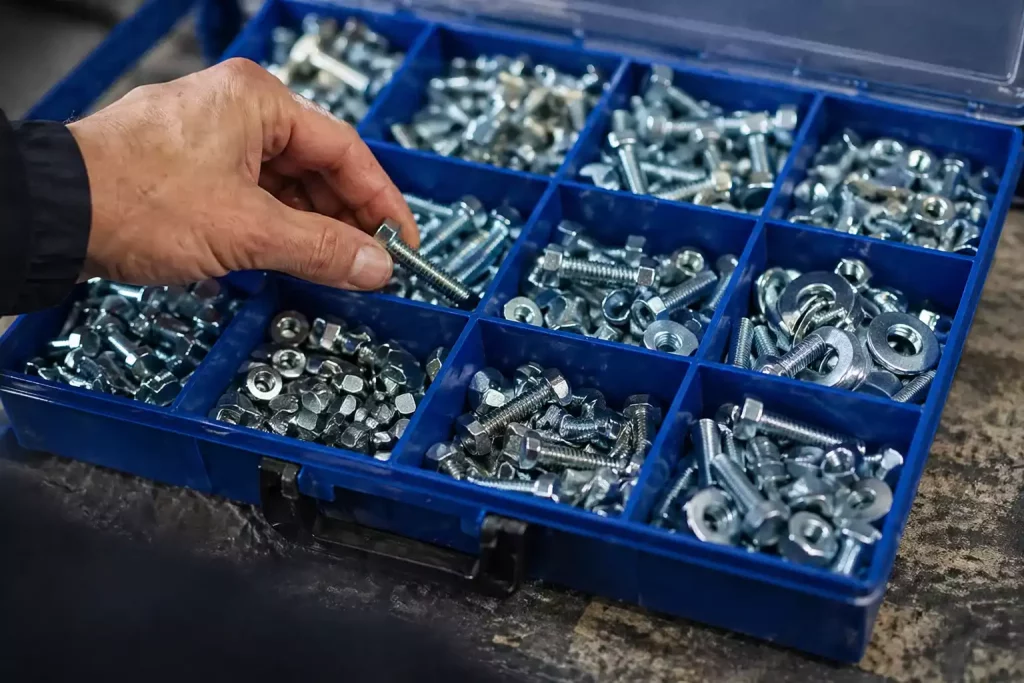

La visserie américaine reste courante dans la maintenance de machines importées, d’équipements agricoles, de véhicules anciens ou de systèmes industriels nord-américains, avec des références que l’on retrouve notamment chez des spécialistes de la fixation comme Bricovis. Elle se distingue de la visserie métrique par ses dimensions en pouces, son nombre de filets par pouce et ses grades spécifiques. Pour éviter les erreurs de montage, il faut savoir identifier le diamètre, le pas, le filetage et le niveau de résistance de chaque fixation.
Qu’est-ce qu’une vis américaine ?
Une vis américaine se désigne généralement par :
- son diamètre nominal,
- son nombre de filets par pouce,
- son type de filetage.
Cette lecture est indispensable dans les applications de la visserie americaine en industrie, car elle permet de vérifier rapidement si une fixation correspond bien à l’équipement, à l’écrou ou au taraudage existant. Une référence comme 1/4″-20 UNC indique par exemple une vis de 1/4 de pouce de diamètre, soit environ 6,35 mm, avec 20 filets par pouce. Le sigle UNC précise qu’il s’agit d’un filetage grossier selon le système unifié.
Pour les petits diamètres, la désignation peut aussi utiliser une numérotation précédée du signe #. On rencontre par exemple des vis #6, #8, #10 ou #12 dans les équipements électroniques, les racks informatiques, certains capots de machines ou des assemblages de précision. Ces valeurs ne correspondent pas directement à des millimètres : une vis #6 mesure environ 0,138″, soit environ 3,5 mm, tandis qu’une #10 mesure environ 0,190″, soit environ 4,8 mm.
Cette proximité avec certains diamètres métriques explique les confusions. Une vis américaine peut sembler compatible au premier essai, mais son filetage ne s’engage pas correctement dans un écrou métrique ou dans un taraudage ISO. En maintenance, l’usage d’un peigne à filetage impérial et d’une jauge de diamètre reste donc indispensable.
Les principales familles de filetages
Les filetages américains les plus courants appartiennent au système Unified Thread Standard, encadré par la norme ASME B1.1 pour les filetages unifiés en pouces. Cette norme définit notamment la forme du filet, les séries, les classes d’ajustement, les tolérances et la manière de désigner les filetages.
UNC : Unified National Coarse
Avec le filetage UNC, on parle d’un pas grossier, avec moins de filets par pouce. Il est très utilisé pour les assemblages courants, les pièces mécaniques générales, les supports ou les structures où l’on recherche une pose plus tolérante et une meilleure résistance à l’arrachement dans certains matériaux.
UNF : Unified National Fine
Dans le cas du filetage UNF, le nombre de filets par pouce est plus élevé. Ce format convient mieux aux assemblages demandant un serrage plus progressif, une meilleure précision ou une forte résistance au desserrage dans des environnements soumis aux vibrations. On le retrouve fréquemment dans l’automobile, la mécanique de précision ou encore certains équipements industriels. Les gammes de visserie américaine proposées par Bricovis permettent justement de retrouver ces distinctions entre pas UNC et pas UNF, deux formats très présents dans les besoins de remplacement et de maintenance.
UNEF : Unified National Extra Fine
Le filetage UNEF correspond à un pas encore plus fin. Il s’utilise dans des applications plus spécifiques, lorsque l’encombrement est réduit, que le réglage doit être précis ou que la longueur d’engagement disponible est limitée.
Lire une référence complète de vis américaine
Une référence industrielle peut contenir plusieurs informations à la suite. Par exemple :
1/4″-20 UNC-2A x 1″
Cette désignation se lit ainsi :
- 1/4″ : diamètre nominal de la vis ;
- 20 : nombre de filets par pouce ;
- UNC : type de filetage ;
- 2A : classe d’ajustement du filetage externe ;
- 1″ : longueur de la vis.
La classe d’ajustement apporte une précision importante. Dans les filetages américains, la lettre A désigne généralement un filetage externe, comme celui d’une vis ou d’un boulon, tandis que la lettre B désigne un filetage interne, comme celui d’un écrou ou d’un taraudage. Les classes 1A/1B, 2A/2B et 3A/3B indiquent le niveau de jeu ou de précision attendu. La classe 2A/2B reste la plus courante pour les assemblages industriels standards, tandis que la classe 3A/3B vise des ajustements plus serrés.
Cette information devient utile lorsqu’il faut remplacer une vis sur une machine existante. Deux vis peuvent avoir le même diamètre et le même TPI, mais ne pas offrir exactement le même comportement au montage si la classe d’ajustement diffère.
Les grades mécaniques et les marquages de tête
La résistance d’une vis américaine ne se lit pas comme celle d’une vis métrique. Les marquages 8.8, 10.9 ou 12.9 appartiennent au système métrique. Pour les fixations américaines en pouces, on rencontre plutôt des grades SAE, notamment Grade 2, Grade 5 et Grade 8, ainsi que des références ASTM dans les applications industrielles plus exigeantes.
Les boulons conformes aux usages SAE présentent souvent des traits radiaux sur la tête. Une tête sans trait correspond généralement à un grade faible ou courant. Trois traits radiaux indiquent habituellement un Grade 5, tandis que six traits signalent un Grade 8. Portland Bolt rappelle que les boulons SAE utilisent ces lignes radiales, alors que les boulons ASTM sont plutôt identifiés par des combinaisons de lettres et de chiffres.
Dans les environnements industriels plus rigoureux, certaines fixations relèvent de spécifications ASTM. La norme ASTM A193, par exemple, concerne des matériaux de boulonnerie en acier allié ou inoxydable utilisés pour des services à haute température ou haute pression, notamment sur des récipients sous pression, des vannes, des brides et des raccords.
Matériaux, traitements et choix selon l’environnement

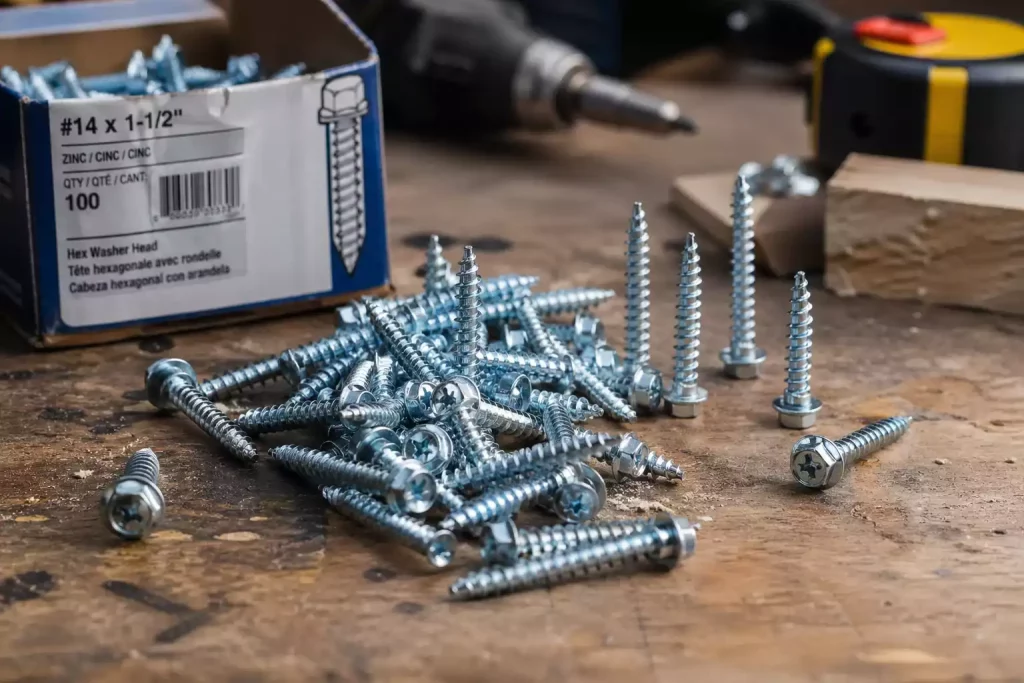

Dans les catalogues spécialisés comme celui de Bricovis, la visserie américaine se décline notamment en acier zingué, acier noir, acier bichromaté ou inox A2, selon l’environnement d’utilisation et le niveau de protection recherché. Pour un montage courant en intérieur, un acier zingué peut suffire. En extérieur ou dans une atmosphère humide, il faut privilégier une protection anticorrosion adaptée. Dans les environnements industriels plus contraints, le choix dépend aussi de la température, de la pression, de l’exposition chimique et du niveau de charge.
Les tiges filetées, les goujons et les boulons américains sont fréquents dans les équipements de maintenance, les structures mécaniques et les assemblages démontables. Dans les secteurs de la tuyauterie industrielle, des brides ou des vannes, la sélection ne se limite pas au diamètre : elle doit tenir compte de la norme matière, de l’écrou associé, de la rondelle éventuelle et du couple de serrage recommandé.
Montage d’une vis américaine : les points de vigilance
Le montage d’une vis américaine nécessite des outils en pouces. Une clé métrique peut parfois sembler proche, mais elle risque d’arrondir une tête hexagonale ou de détériorer l’empreinte. Les douilles, les clés Allen, les embouts et les jauges doivent donc être choisis dans le bon système de mesure. C’est aussi un point rappelé par Bricovis sur ses références de visserie américaine : l’outillage doit correspondre aux cotes en pouces pour préserver la qualité de l’assemblage.
Avant tout remplacement, il faut vérifier 4 éléments : le diamètre, le TPI, la série de filetage et le grade mécanique. Lorsque la pièce provient d’une machine importée ou d’un ancien stock de maintenance, le contrôle avec une jauge impériale évite de confondre un filetage UNC avec un filetage métrique proche.
Le serrage doit respecter les recommandations du fabricant ou les tableaux de couple adaptés au grade de la vis, à son diamètre, à son état de surface et à la lubrification éventuelle. Une vis lubrifiée ne se serre pas toujours comme une vis sèche, car le frottement change et la tension réelle dans l’assemblage peut augmenter.
Avec ces repères, l’identification d’une vis américaine devient plus fiable : diamètre en pouces, TPI, type de filetage, classe d’ajustement et grade mécanique. Cette méthode donne une base solide pour remplacer une fixation sans approximation, choisir l’outillage adapté et intervenir plus sereinement sur des équipements industriels d’origine nord-américaine.
