Vous cherchez une fixation fiable malgré les vibrations, les chocs ou le temps ? La rondelle frein est la clé d’un serrage qui tient durablement.

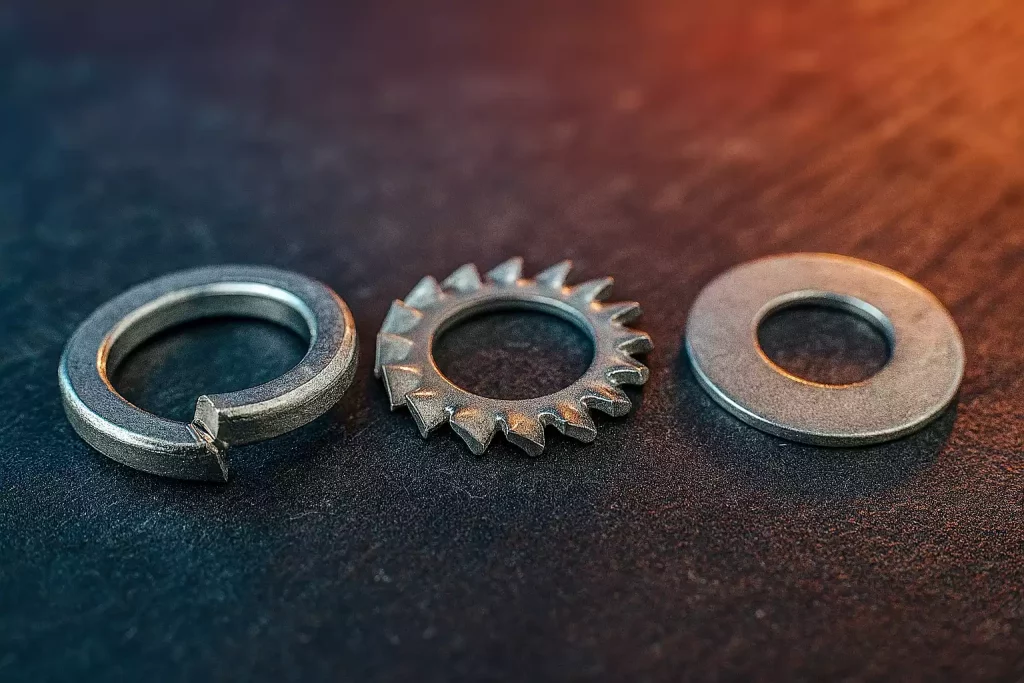

À quoi sert une rondelle frein dans un assemblage ?
Ce petit disque métallique peut sembler secondaire au premier abord, pourtant il joue un rôle d’une importance capitale pour garantir la sécurité et la stabilité des fixations, notamment en environnements soumis aux vibrations ou aux variations thermiques.
La rondelle frein, aussi appelée rondelle de blocage, s’intercale entre une vis ou un écrou et la surface à fixer. Sa mission consiste à empêcher le desserrage progressif causé par les mouvements, les chocs ou les variations de charge. Elle agit en créant une tension résiduelle ou en générant un frottement qui maintient la fixation bien en place.
Certains modèles exploitent un effet ressort. D’autres possèdent des dents d’ancrage ou des stries mécaniques qui s’opposent à la rotation. Dans tous les cas, leur efficacité dépend du bon choix de forme, de matériau et du montage adapté à la situation.

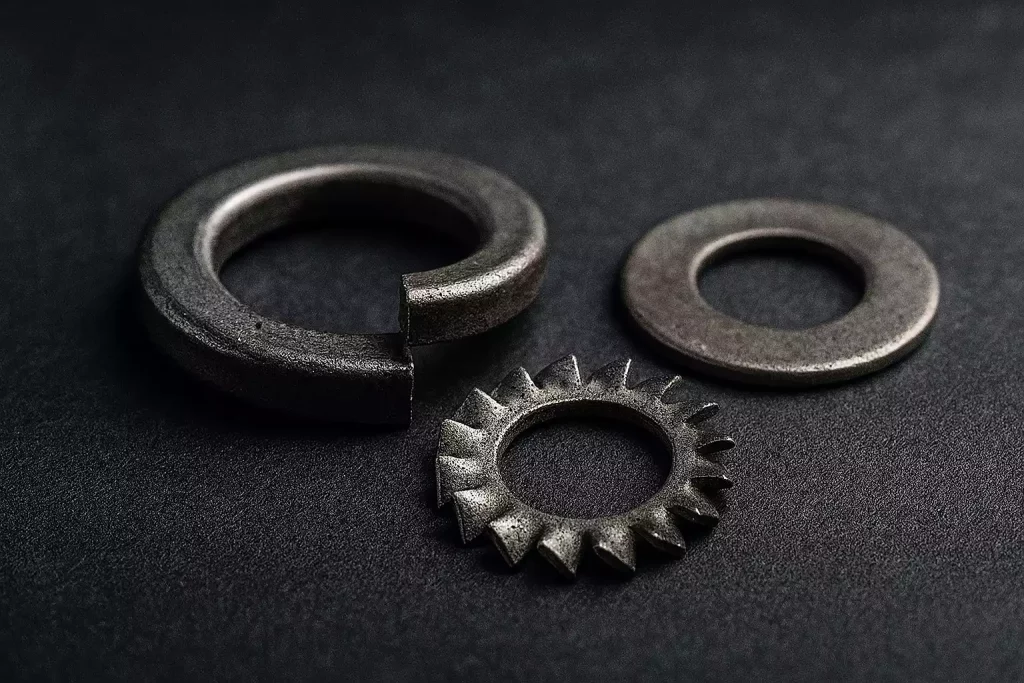

Les différents types de rondelles freins et leurs particularités
Selon leur forme, leur principe mécanique ou leur niveau de performance, les rondelles freins se classent en plusieurs grandes catégories. Voici les principales familles à connaître.
Les rondelles élastiques
Certaines rondelles freins assurent leur rôle grâce à leur forme élastique. En se déformant sous la pression du serrage, elles maintiennent une tension continue et absorbent les variations mécaniques.
- Les rondelles Grower sont les plus courantes. Leur forme hélicoïdale légèrement ouverte leur permet d’agir comme un ressort comprimé. Ce système convient aux assemblages sollicités, mais leur efficacité diminue après trois ou quatre utilisations.
- Les rondelles ondulées de type Onduflex sont recommandées pour les supports fragiles ou lorsque le couple de serrage reste modéré.
- Les rondelles Belleville, en forme de cône, permettent d’exercer une force axiale contrôlée. Leur comportement ressort varie selon l’empilement. On les utilise parfois seules, parfois montées en série tête-bêche.
- La rondelle Trep intègre directement plusieurs coupelles coniques, optimisant la répartition de la charge et la précision du serrage.
Les rondelles à denture : ancrage direct pour bloquer la rotation
Certaines rondelles freins utilisent des dents inclinées qui s’ancrent mécaniquement dans les pièces voisines. C’est le cas des rondelles éventail.
Selon leur configuration, les dents sont orientées vers l’intérieur, l’extérieur ou les deux. Ces dents ne remplissent leur rôle de blocage que si elles sont en contact direct avec la pièce à sécuriser.
Les rondelles Schnorr exploitent ce principe avec des stries double face. Leur forme légèrement conique ajoute un effet ressort, utile dans les assemblages serrés ou de petit diamètre.
Les modèles hautes performances
Dans des environnements critiques, certains modèles offrent une sécurité renforcée contre le desserrage. Les rondelles Heico-Lock se composent de deux anneaux striés associés, conçus pour résister aux vibrations intenses, aux chocs répétés et aux contraintes thermiques. Leur efficacité repose sur des paramètres précis : angles de strie, dureté du métal, frottement contrôlé.
On les retrouve dans des secteurs exigeants comme l’aéronautique, les engins lourds ou les structures métalliques industrielles, où la moindre défaillance d’un assemblage peut avoir des conséquences majeures.
Comment bien choisir sa rondelle frein ?
Le choix d’une rondelle frein dépend de plusieurs paramètres techniques. Pour éviter un desserrage prématuré ou une dégradation des pièces assemblées, il est capital de bien cerner les contraintes mécaniques, les matériaux en présence et les dimensions compatibles avec votre visserie.
Adapter la rondelle aux efforts mécaniques
Commencez par analyser le contexte d’assemblage. Toutes les rondelles freins ne répondent pas aux mêmes sollicitations.
Voici quelques repères utiles :
- En cas de vibrations importantes, privilégiez les rondelles à denture ou les modèles à stries inversées comme les Heico-Lock.
- Pour absorber des chocs répétés ou des variations de charge, choisissez une rondelle à effet ressort comme les Belleville ou les modèles Grower.
- Si la pièce à assembler est fragile, préférez une rondelle à déformation douce comme une version ondulée, qui répartit la pression sans endommager le support.
Dimensions, tolérances et compatibilité du matériau
Le diamètre intérieur doit dépasser celui de la vis d’environ 0,3 millimètre pour un montage sans jeu. Le diamètre extérieur doit offrir un appui suffisant sans gêner les éléments autour. L’épaisseur influence la tenue : trop fine, la rondelle est inutile ; trop épaisse, elle peut déformer les pièces.

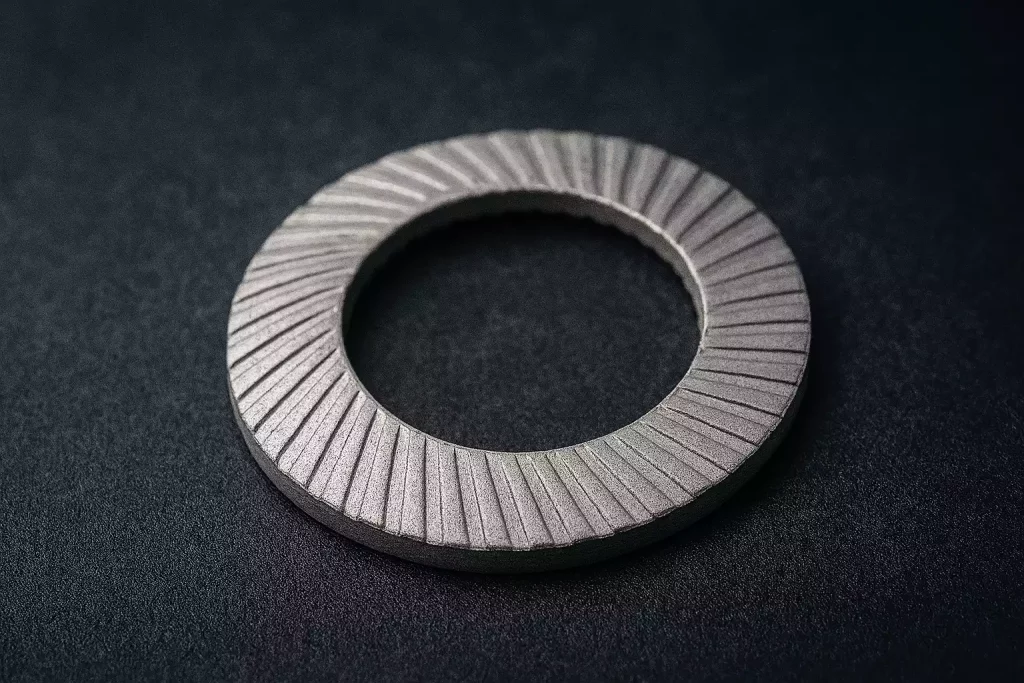

Le matériau doit rester compatible avec le support et l’environnement. L’acier trempé convient aux efforts mécaniques classiques, l’inox à l’humidité. Les métaux tendres comme le laiton ou le cuivre sont réservés à des usages spécifiques. Évitez les écarts de dureté trop importants entre rondelle et support.
Les modèles comme les Grower ne doivent pas être réutilisés plus de trois ou quatre fois. En cas de démontage fréquent, privilégiez une rondelle prévue pour un usage répété.
Nos conseils pour installer une rondelle frein efficacement
Même avec une rondelle bien choisie, un mauvais montage peut impacter son efficacité. Voici les astuces à maîtriser pour tirer le meilleur parti de votre rondelle frein.
Choisir le bon emplacement dans l’assemblage
Une rondelle frein se place généralement du côté mobile de l’assemblage, c’est-à-dire là où s’exerce la rotation lors du serrage. Dans la majorité des cas, cela signifie du côté de l’écrou, mais si la vis se visse directement dans la pièce, elle devra alors être positionnée sous la tête de vis. Le plus important est que la rondelle soit en contact direct avec la partie active du serrage.
Dans certains cas particuliers, il est possible d’intercaler une rondelle plate entre la pièce et la rondelle frein, mais uniquement si celle-ci ne fausse pas l’effet de blocage. Pour les rondelles de type Belleville ou Grower, veillez à orienter la face active vers l’élément fixe, pour que la compression joue dans le bon sens.
Les bons réflexes lors du montage

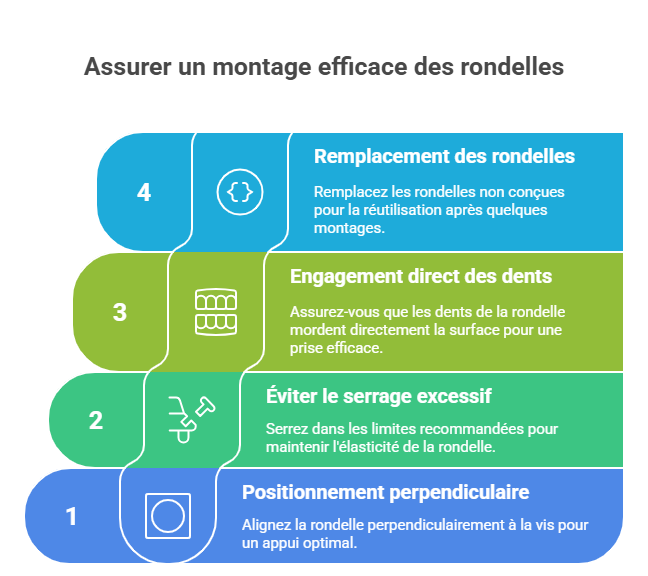

L’efficacité de la rondelle dépend aussi de la précision du montage. Voici quelques points à vérifier :
- Positionnez toujours la rondelle perpendiculairement à l’axe de la vis. Une inclinaison, même légère, peut altérer l’appui et réduire l’effet de freinage.
- Ne serrez jamais au-delà des valeurs recommandées. Une rondelle écrasée perd immédiatement son élasticité et donc sa fonction.
- En cas de denture, assurez-vous que les dents mordent directement la surface à sécuriser. Si elles reposent sur une couche de peinture, de rouille ou de calamine, l’accroche sera inefficace.
- Ne réutilisez pas les modèles non conçus pour cela. Une Grower, par exemple, doit être remplacée après quelques montages.
Un bon montage repose sur des gestes simples mais précis. Une rondelle bien installée, dans le bon sens et avec le bon couple de serrage, assure un freinage fiable et durable, même sous contraintes extrêmes.
