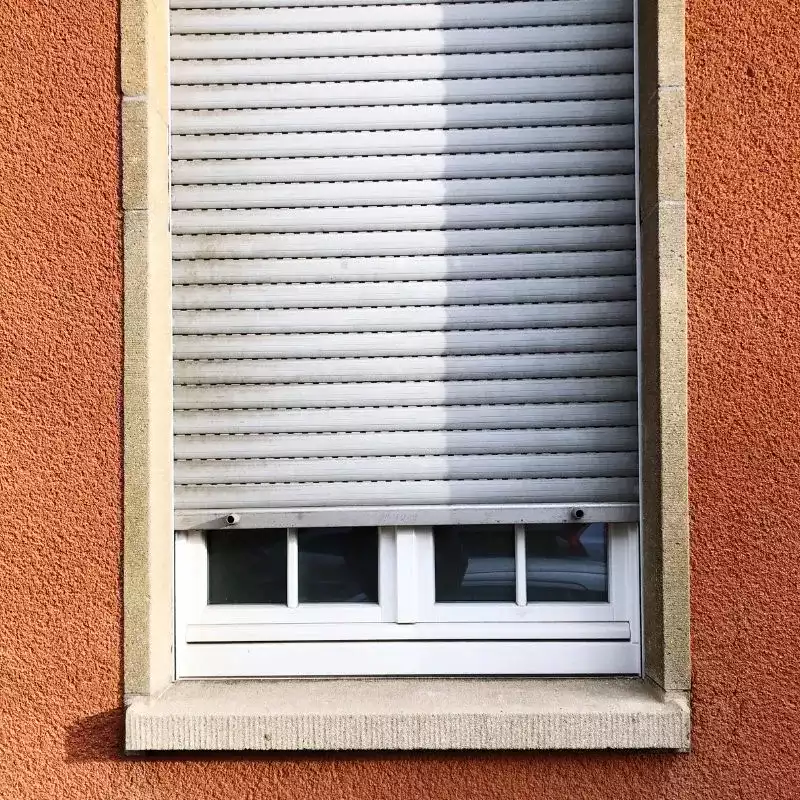

Les volets roulants sont devenus incontournables dans le domaine de la fermeture des fenêtres et des baies vitrées. Occupant près de 75% du marché avec plusieurs millions d’unités installées chaque année, leur popularité ne fait que croître. Si vous aussi vous êtes intéressés par la question, alors suivez le guide !
Connaître les normes liées aux disjoncteurs pour volets roulants
La norme NF C15-100 régit l’installation électrique résidentielle, y compris celle des volets roulants. Cette norme précise notamment quel type de disjoncteur doit être utilisé, ainsi que le nombre maximum de volets par disjoncteur. Disposer des bonnes informations permet à la fois de se conformer à la réglementation actuelle mais aussi d’assurer une installation sûre et performante.
L’intensité des disjoncteurs et les sections des conducteurs
Les disjoncteurs divisionnaires protègent les circuits des volets roulants en coupant l’alimentation en cas de surintensité. Deux types sont couramment utilisés :
- Disjoncteurs de courbe C : ils se déclenchent lorsque l’intensité dépasse de 5 à 10 fois l’intensité nominale. Ce modèle convient parfaitement aux volets roulants, dont les moteurs consomment peu d’énergie et affichent une montée en charge stable.
- Disjoncteurs de courbe D : ces modèles réagissent pour des surcharges plus élevées (10 à 14 fois l’intensité nominale). Ils sont réservés aux appareils nécessitant un fort courant de démarrage, comme les pompes à chaleur.
Pour les volets roulants, privilégiez un disjoncteur de courbe C, qui répond aux besoins spécifiques des moteurs peu gourmands en énergie.
Voici un tableau récapitulatif qui montre les intensités recommandées et le nombre de volets roulants qu’on peut relier par circuit en fonction de la section des conducteurs :
| Intensité du disjoncteur ⚡ | Nombre de volets roulants 🏠 | Section des conducteurs ⚙️ |
|---|---|---|
| 10 ampères | 5 | 1,5mm² |
| 16 ampères | 8 | 1,5mm² |
| 20 ampères | Non autorisé | Non autorisé |
L’interrupteur différentiel pour volets roulants : faut-il choisir le type A ou AC ?
Conformément à la norme NF C15-100, chaque rangée de disjoncteurs doit être protégée par un interrupteur différentiel. Ce composant protège les usagers des risques d’électrisation, tandis que les disjoncteurs préviennent les surintensités et les incendies.
Voici les principaux types d’interrupteurs différentiels utilisés en résidentiel :
- Type AC : standard pour les circuits classiques (prises, lumières, circuits spécialisés). Il détecte les fuites de courant à composante alternative.
- Type A : capable de détecter les fuites de courant à composantes alternatives et continues. Il est recommandé pour les appareils avec des composants électroniques utilisant du courant continu, comme les plaques chauffantes ou les bornes de recharge.
- Type F : moins courant, il protège les circuits sensibles, comme ceux des congélateurs ou des équipements nécessitant une alimentation stable.
Pour vos volets roulants, utilisez un interrupteur différentiel de type AC , adapté à leurs besoins électriques standards.
Calculer le nombre de volets par disjoncteur
Pour déterminer le nombre de volets roulants qu’un disjoncteur peut supporter, il suffit de multiplier l’intensité du disjoncteur par la tension de l’installation. Par exemple, pour un disjoncteur de 10A à 230V, on obtient une puissance maximale de 2300W. Si chaque moteur de volet roulant consomme environ 200W, alors on pourrait théoriquement installer 11 volets roulants sur ce disjoncteur. En pratique, ce nombre est souvent réduit pour assurer une meilleure sécurité et une facilité de maintenance.
Prenons un autre exemple avec un disjoncteur de 16A. Avec une puissance disponible de 3680W (16A * 230V), et des moteurs de 200W chacun, on pourrait installer jusqu’à 18 volets roulants. Cependant, il est conseillé de limiter ce nombre à 12 pour des installations fiables et sécurisées.
La sécurité et la praticité avant tout
En réalité, les installateurs privilégient toujours la sécurité et le confort de l’utilisateur. Ainsi, au lieu de maximiser le nombre de volets par disjoncteur, ils s’accordent généralement à en limiter le nombre pour éviter des pannes fréquentes et faciliter les interventions futures.
D’après les recommandations courantes :
- Disjoncteur de 10A : jusqu’à 5 volets roulants.
- Disjoncteur de 16A : jusqu’à 8 volets roulants.
Prévoir plusieurs circuits spécialisés
Installer plusieurs circuits spécialisés offre divers avantages, notamment en cas de panne. Si un circuit tombe en panne, seulement une partie des volets sera impactée, permettant encore le fonctionnement des autres. Voici pourquoi il est recommandé de préparer au minimum deux circuits distincts pour vos volets roulants.
Adaptation selon le nombre de volets installés
Pour ceux ayant moins de cinq volets roulants, il est même possible de raccorder chaque volet directement à un disjoncteur divisionnaire individuel. Cela simplifie la gestion et la réparabilité. Dans tous les cas, il est primordial de disposer les boîtes de dérivation des volets roulants à des endroits facilement accessibles. Pensez également à étiqueter les conducteurs pour identifier rapidement leurs raccordements respectifs.
Afin de garantir une installation sûre et durable, il faut planifier intelligemment le nombre de volets roulants connectés par disjoncteur et prévoir suffisamment de circuits spécialisés. Chaque configuration doit répondre à des besoins spécifiques tout en respectant les normes en vigueur. Adopter ces bonnes pratiques assure non seulement une performance optimale, mais aussi une longévité accrue des systèmes installés.
